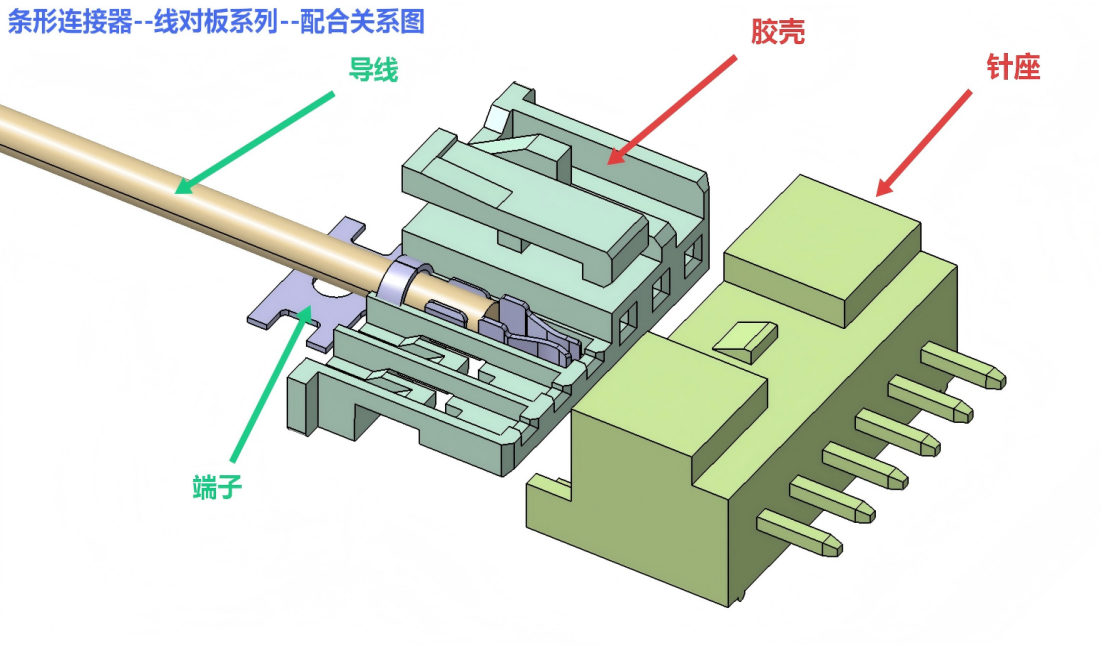

线对板连接器功能：实现导线束 ↔ PCB 电路板可拆卸电气连接，传输信号或电源；整套由板端针座（Header）、线端胶壳（Housing）、压接端子（Terminal）三部分组成

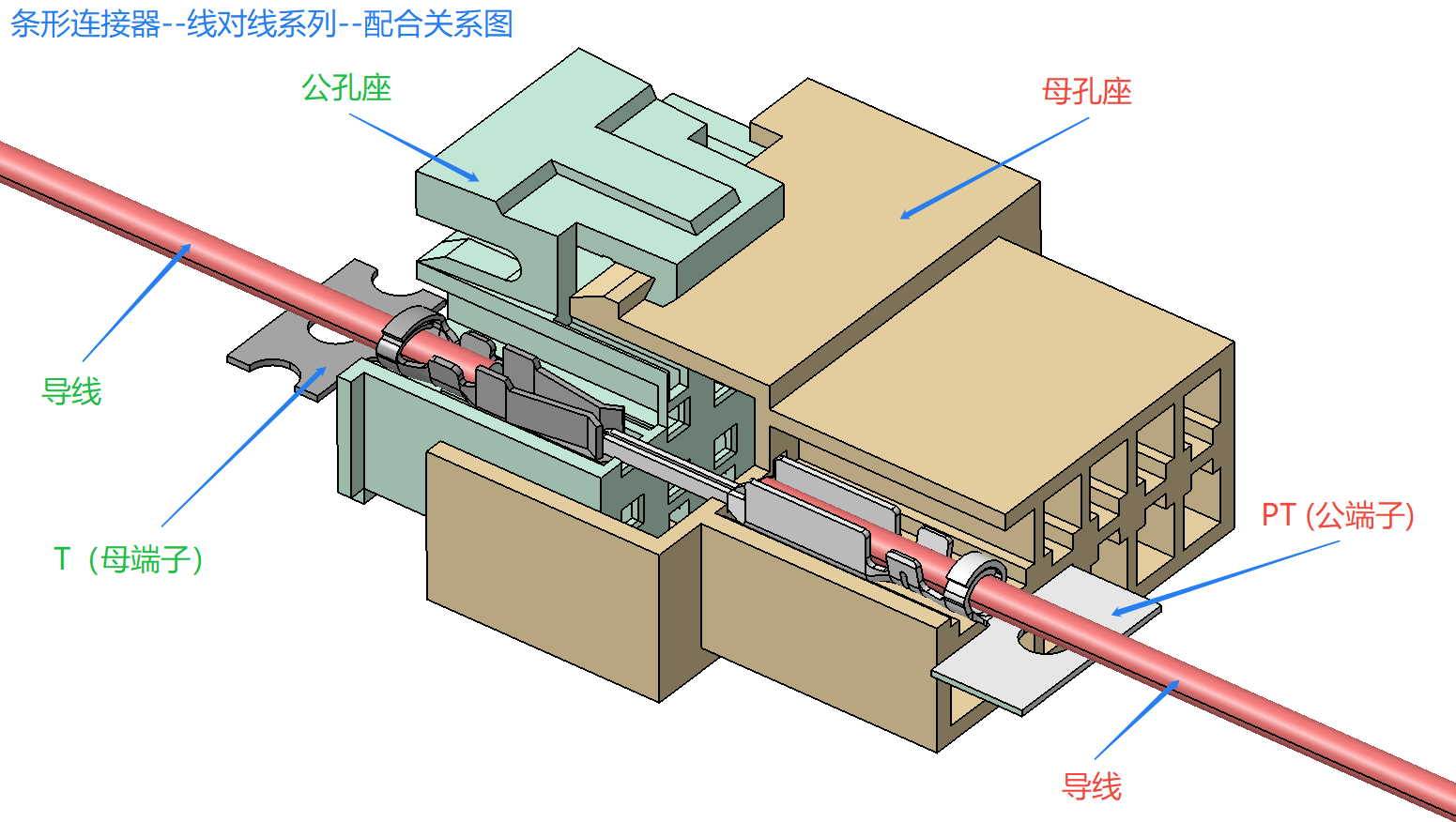

线对线连接器导线对导线对接，两段线束之间可拆卸连接，无需通过电路板即可实现电缆与电缆之间的直接对接。整套一般由：公端胶壳 + 公压接端子、母端胶壳 + 母压接端子组成，通过插合实现可靠的机械配合和电气连接。多用于设备外部 / 内部线束延长、分支、线对线连接器广泛应用于汽车线束、工业控制、家用电器、通信设备、新能源储能等领域。

核心结构

• 针座（Header/Wafer）：焊在 PCB 上，分通孔 DIP 直插、SMT 贴片；分直型、90° 卧式（侧插），带防呆键位防止反插。
• 胶壳（Housing）：塑料护套，容纳压接好的端子，带锁扣；分摩擦锁、机械卡扣（Positive lock，振动环境优先），部分带 TPA 二次锁防止端子退针。
• 压接端子：金属弹片，磷青铜 / 铍铜基材，镀层镀锡、镀金；镀金用于小信号、高插拔；镀锡适合电源、成本更低；禁止金锡混用，会产生原电池腐蚀。
• 导线：多股绞线，AWG 线规必须与端子规格匹配

线对板，线对线连接器的主要特点

适配性强：可适应不同线径的导线，满足空间灵活布线的需求。

操作简便：多数采用插合式或卡扣式设计，无需工具即可快速完成连接与断开。

牢固耐用：具备可靠的锁扣结构，在振动或拉拽环境下不易松脱。

环境适应：优质产品采用阻燃绝缘材料和防氧化端子，部分可达IP67防水等级，适应高温、高湿等复杂环境。

线对板，线对线连接器根据不同的应用场景，可分为非防水型（适用于设备内部干燥环境）、防水型（配备密封圈，适用于可能着水的外部工况）以及车身专用型等。根据连接方式，主流包括压接式、焊接式、刺破式、螺丝锁紧式和卡扣式等，其中压接式因装配效率高、质量稳定，是工业领域应用最广泛的方式。

接下来为了拉进大家与线对板，线对线连接器的距离更直观的了解它，我来列举一些线对线连接器在我们日常生活中常用到的应用场景：

汽车线束：用于车灯、车门控制、动力电池连接等，要求高抗振与高温耐受。

工业控制：为电机驱动、PLC、机器人等设备要求抗拉拔振端，接触稳定，使用寿命长等特性。

新能源与储能：用于电池组、BMS与电源模块的连接，要求高电流负载，信号稳定，阻燃等特性。

随着5G、物联网和智能制造的普及，线对板，线对线连接器正朝着小型化、高密度、模块化方向发展，同时集成更多功能以适配日益复杂的应用场景。选择线对线连接器时，需综合考虑电气性能（额定电压、电流、体积大小）、机械性能（插拔寿命、抗拉强度，振端等级）以及环境适应性（温度范围、防护等级）等参数。正确的选型可有效保障设备长期稳定运行。
